De Setrab ProLine COM serie bestaat uit een serie zware koelers, geschikt voor de meest veeleisende toepassingen. Het ontwerp van de Setrab ProLine COM is van een zware kwaliteit en hierdoor bestand tegen hoge druk en zware trillingen.
Kenmerken

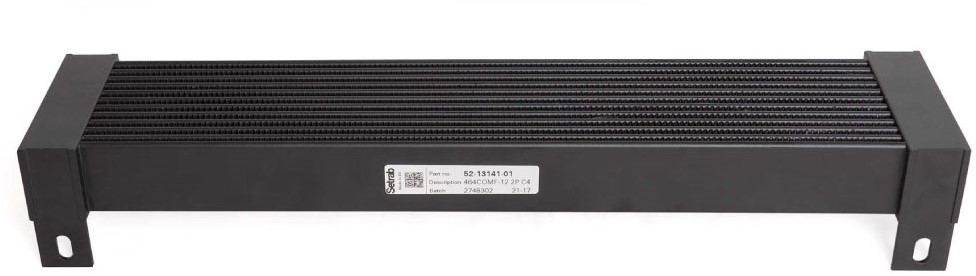

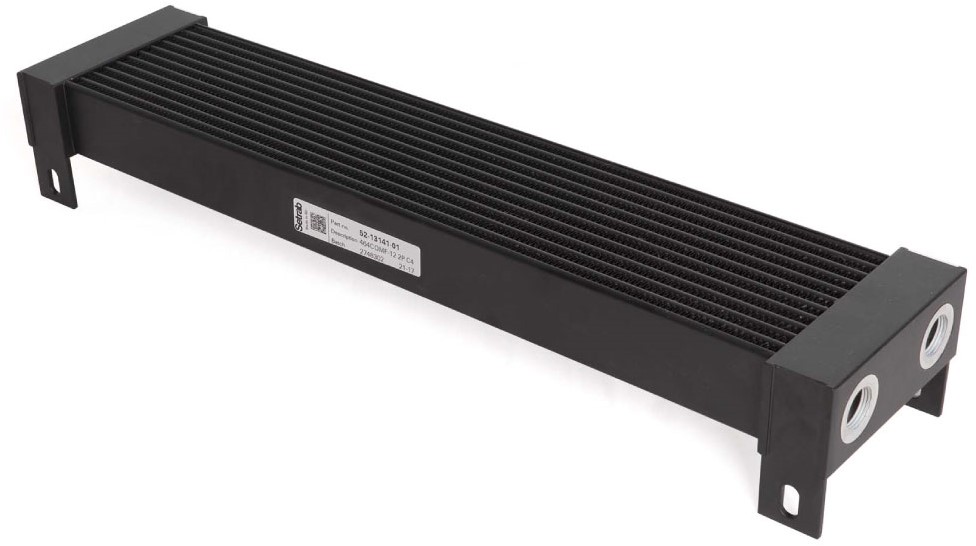

De Q.SCOMF646-12 2P is een 2 pass (U-flow) koeler.
Koelblok lengte: 464 mm / Totale lengte: 532 mm
Koelblok hoogte: 110 mm / Totale hoogte: 121 mm
Koelblok diepte: 46 mm / Totale diepte: 50 mm
Aansluiting: 2x female M22x1,5
Technische specificaties
Werkdruk: 0-16 bar(g) dynamisch
Drukpulsatie uithoudingsvermogen: 1000k pulsaties, 0-16 bar(g), 2,5 Hz, 60°C olietemp
Maximale druk: 25 bar (g)
Barstdruk: 50 bar(g)
Druktest: 10 bar(g)
Lektest: 4 bar(g)
Werktemperatuur: -40°C tot 150°C
Corrosieduurzaamheid: 20 dagen volgens SWAAT G85-94 A3
Innerlijke reinheid: ISO 4406 16/14
Algemene maattoleranties: ISO 2768-v
Materiaal: Aluminiumlegeringen
Max Aansluiting aanhaalmoment: 40 Nm
Levertijd
De levertijd van deze Setrab oliekoeler is circa 1 week na het plaatsen van de bestelling.
Uitleg technische specificaties Setrab Oliekoeler
WerkdrukHet bereik waarin de koeler is ontworpen om te werken (boven atmosferische druk). Het woord dynamisch houdt in dat de druk tussen de limieten kan fluctueren.
Drukpulsatie uithoudingsvermogenHoe vaak kan de koeler een druk weerstaan tussen een onder- en een bovengrens. Het Herz-getal geeft de frequentie van pulsaties per seconde aan.
Max DrukDe maximale werkdruk.
BarstdrukDe maximale druk die de koeler kan weerstaan voordat hij barst.
DruktestDe druk waaraan de koeler wordt blootgesteld na het solderen om de integriteit van de soldeerverbinding te verzekeren.
LektestHet drukniveau waarop de koeler wordt getest op lekkage na de druktest.
WerktemperatuurHet temperatuurbereik waarbinnen de koeler moet werken. Bedrijfstemperaturen buiten het gedefinieerde bereik zullen de sterkte en duurzaamheid van de koeler negatief beïnvloeden.
CorrosieduurzaamheidHoe lang de koeler een zout sproeitest kan doorstaan voordat hij begint te lekken. De test simuleert de verwachte levenslange blootstelling van een typisch voertuig aan een mengsel van water en strooizout.
Innerlijke reinheidDe maximale hoeveelheid deeltjes die de koeler naar verwachting zal bevatten.
Algemene maattolerantiesDe norm waaraan de koeler voldoet met betrekking tot de afmetingen gespecificeerd op de technische tekening.
MateriaalHet materiaal waarvan de koeler is gemaakt.
Max. aanhaalmoment verbindingHet maximaal toegestane aanhaalmoment bij het aandraaien van de verbinding op de koeler.
